★在10.5~27KV發電機發電系統中，一般采用中性點不接地、經消弧線圈接地或電阻接地方式。如果采用中性點不接地方式運行，當發生單相接地故障時，非故障相電壓升高 后，若發生弧光接地還會產生數倍的過電壓，容易發展成相間短路，使故障擴大，損壞電器設備，危害系統安全運行。如果采用消弧線圈接地，若系統發生單相接地，消弧線圈工作在過補償狀態，系統容易發生諧振，造成絕緣擊穿，導致兩相短路甚至損壞設備。如果采用中性點經電阻接地方式，則可以降低過電壓倍數到2.5倍以下，使其不會對電器設備造成危害，延長電器設備使用壽命，又可以使繼電器保護可靠操作，可選擇地快速切除故障線路。

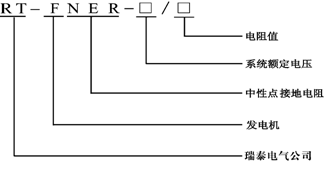

★RT-FNER系列發電機中性點接地電阻柜，適用于交流50/60Hz，10.5~27KV發電廠中壓系統，是用于連接發電機中性點與大地之間的一種保護型電器。安裝中性點接地電阻柜后，當發生兩相短路、單相接地、單相斷路時，發電機中性點電壓升高，中性點接地電阻柜起到限制故障電流的作用，并提供故障量給繼電保護設備，保護設備作用于跳閘，以避免發電系統被破壞。它通常用于短時工作制，不考慮長期通過大電流的能力，它的功率和電壓等級視輸配電系統的情況而定。

DL / T780-2001 配電系統中性點接地電阻器

GB6450 干式電力變壓

DL / T620-1997 交流電氣裝置的過電壓保護和絕緣配合

GB/T16927-1997 高電壓試驗技術

GB1208-1997 電流互感器

GB4208-1993 外殼防護等級（IP代碼）

IEEE32-1972 中性點接地裝置的技術、術語和試驗

DL / T593-2006 高電壓開關設備的共用訂貨技術條件

GB50150-1991 電氣裝置安裝工程電氣設備交接試驗標準

RT-FNER系列發電機中性點接地電阻柜采用特種不銹鋼合金材料制造，裝置性能優點如下：

1、 電阻材質采用特種不銹鋼或鎳鉻材料。

2、 電阻柜柜體材質采用不銹鋼或冷軋板，外形設計美觀大方。

3、 電阻抗氧化能力強，在1000℃高溫下能夠保持良好的抗氧化能力。

4、 電阻柜阻值誤差＜±5% 。

5、 電阻抗拉強度高,抗拉強度≥700MPa。

6、 電阻器溫升為通電時間10S內不超過760℃。

7、 電阻率高，電阻率?籽≥1.05，減小電阻元件尺寸。

8、 電阻有較高的阻值穩定性，電阻溫度系數＜8.5×10-5Ω／℃ 。

9、 電阻元件類型多樣化，包括柵格型、網格型、帶狀型、螺旋繞線型、柱形繞線型等多結構電阻元件。

10、 電阻實行規范化、標準化，每種類型的電阻可任意組合，裝配快捷方便。

11、 柜體頂部裝有吊環，便于柜體搬運，柜體底部加工接地螺栓，利于外殼保護。

12、 電阻柜在元件布局及殼體設計上，重點考慮冷卻氣體流通，保證良好散熱效果，以消除局部高溫點。

1、 適用于戶內、戶外。

2、 環境溫度：－40℃～+60℃。

3、 海拔高度不超過4000m。

4、 相對濕度：不大于95%（25℃）。

5、 電網頻率：58～62Hz（60 Hz系統）、48～52 Hz（50Hz系統）。

6、 安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無爆炸性物體及導電塵埃。

特殊使用條件，請?jiān)谟嗀洉r(shí)詳細提出
